新型單段重錘反擊破顛覆反擊式破碎機生態系統

新型單段重錘反擊破為什么顛覆了傳統的鄂破加反擊破的破碎模式？為什么在砂石骨料行業新型單段重錘反擊破比反擊式破碎機獲得更多人的青睞？它以低投資、低耗能、高產量讓砂石骨料礦山獲得更大的使用價值。然而，對于新型單段重錘反擊破和反擊式破碎機的對比，卻很少有人述及，本文拋磚引玉淺談一下二者的區別。也許只有看清了本質，才能談論未來。

新型單段重錘反擊破是棗莊鑫金山智能機械股份有限公司自主研發的一款新型高效節能破碎機，已獲得52項guojia專利，具有以下五大特點：

1 產量高 單臺機時產量zui高達5000噸/時，爆破后的大料一次破到31.5mm以下。

2 耗能低 轉子采用雙皮帶輪結構，降低了啟動慣量，增加了穩定性，破碎1噸石料單機電耗僅需0.5度電。比同產品節能省電50%以上（只需1臺電機）。

3 磨損少 因全篩分結構減少了過破碎，錘頭數量大大降低至12-18只，降低了耐磨件磨損，噸石料鋼耗低于0.3元，降低了生產成本。

4 用途廣 既能滿足砂石骨料行業精品骨料生產，又可替代水泥行業傳統單段錘破，一機多用。

5 成品質量優 全篩分結構成品粒型好，圓潤規則，針片狀小于10%，石粉量小于15%，是高強混凝土骨料破碎的zui佳選擇。

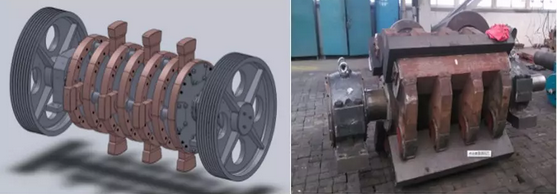

（1）錘頭對比：反擊破是板錘形式，轉子旋轉破碎時板錘與石料是面接觸，過破碎的情況較多；新型單段錘是單個錘頭形式，新型單段重錘反擊破破碎時是點接觸，降低了石料的過破碎率。錘頭的安裝結構上，反擊破的是2個板錘并排安裝，成一條直線，而新型單段重錘反擊破錘頭是錯開安裝，能大幅度的提高石料的通過率。

（2）雙皮帶輪結構：反擊破是單皮帶輪結構，運行阻力較大，電機實際使用效率達到80%，同時對軸承損耗較大，容易引起單邊軸承發熱、漏油等現象，轉子的運轉穩定性無法保證。

（3）錘盤護套：新型單段錘轉子盤周邊安裝耐磨護套，護套易拆裝，使用方便，石料不會直接磨損轉子盤，大大的提高了轉子的使用壽命。

（1）進料原礦粒度限制：新型單段重錘反擊破作為頭破使用，破碎比大。結合鄂破與反擊破于一體，大塊物料進入腔內破碎后，31.5mm以下成品料一次性成型率85%。傳統反擊破破碎比小，成品率低。

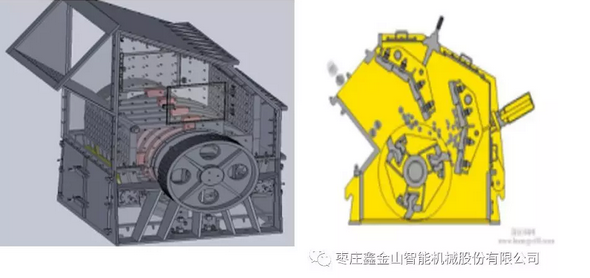

（2）底部調整篩板：反擊式破碎機出料口為敞開式，無篩板結構，所出成品沒有整形，新型單段重錘反擊破出料口設置可調整篩板，通過錘頭與篩板的距離調整，控制成品的粒度和粒型，所出成品進行了整形，粒型好。

（3）倒釘子型反擊板：反擊破采用平面反擊襯板，破碎效率低，石料與反擊板撞擊時為面接觸，過程中產生石粉量較大，新型單段重錘反擊破采用倒釘字型專利結構反擊板，撞擊時采用點接觸方式，破碎率較高，過程中所產石粉量少。

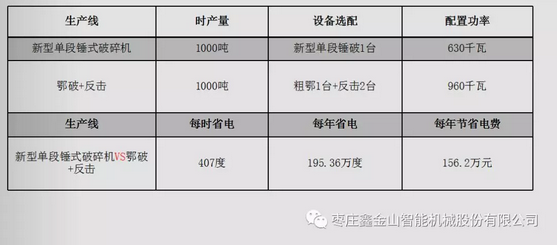

能耗對比

注：

1、新型單段重錘反擊破兩端配置飛輪，運行慣性大，電機工作效率65%，反擊破電機工作效率85%，單機節電20%。

2、每天按16個小時生產計算，每年生產300天 ；

3、電費價格以0.8元/度計；

以臺時1000噸的砂石線配置為例，新型單段重錘反擊破比反擊式破碎機每年可省電費150萬元。

采用新型單段重錘反擊破，所產石料呈多面體狀，規則圓整，抗壓強度強，石粉量少。成品料中5mm以下占總比例的15%左右。

反擊破產品粒型則以長片狀居多，粒型不規則，石粉量多，占總比例的35%左右。

這主要是由于反擊破出料口都是敞開式的，無篩底結構。而新型單段重錘反擊破內部采用全篩分結構，內部篩分角度270度。成品料在腔內破碎成型，由錘頭擊打、礦石互相打擊形成石打石產生破碎，所以粒型好，針片狀少，出料的同時篩板進行了整形。

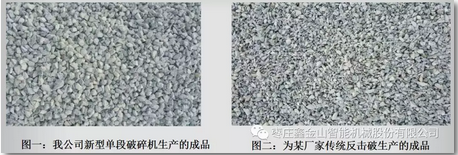

如圖上所示，兩種石料成品相比較而言，新型單段重錘反擊破生產的成品呈多面體狀，規則圓整，抗壓強度強。 借用范爺?shù)拿约丫?ldquo;我能經得住多大詆毀,就能擔得起多少贊美”。與幾年前還在承受著不被市場認可不同，現在的新型單段重錘反擊破已經開始收獲更多的贊美。這很難說與鑫金山近幾年來的經驗積累和技術研發沒有關系。

梳理近幾年來鑫金山對新型單段重錘反擊破的技術優勢：

一、6種破碎機機體專利。（包含破碎機腔、調節裝置、破碎壁等）

二、22種破碎機耐磨零部件專利。（錘頭、轉子盤、棚條、反擊襯板）

三、8種基于ZigBee無線技術的破碎機遠程智能監控系統。

這其中還有因為知識產權等保密因素沒有向外界報道以及不為外人所知的調整和改革，但已然開始起到積極的效果。借助砂石骨料行業院士工作站的研發優勢，鑫金山獲得了來自央企客戶、大型水泥集團客戶的認可，其中有：

一：模塊化項目：中國建材集團八條臺時500噸砂石骨料高環保生產線、大宗集團2000t/h精品骨料生產線；

二：集約化集成設計：棗莊泉頭水泥集團臺時1000噸骨料生產線、內蒙古天皓水泥時產3000噸骨料生產線；

三：緊湊高端設計：淮北建投通鳴礦業1500t/h精品砂石骨料生產線、河南新鄉太陽石集團時產2500噸精品砂石骨料生產線；

四：大型標準化設計：永昌路橋集團日產8萬噸精品骨料生產基地、章丘宏躍石灰石有限公司3000t/h精品骨料生產線生產線；

五：央企特別項目：全球zui大砂石生產線中電建年產7000萬噸精品骨料破碎項目，經項目評審小組多次蒞臨我公司和生產基地實地檢驗，zui終選擇新型單段重錘反擊破。

2018年1月20日，砂石骨料行業綠色發展峰會上，首次集中展現鑫金山重要戰略合作、技術、業務進展和解決方案，大會上重磅發布了砂石生產線八大智能系統和四大設計理念，并提出“EPCO模式引領砂石行業服務升級”證明了由技術研發驅動的智能制造所呈現的增長前景。在新的一年，鑫金山必將不忘初心，砥礪前行為砂石骨料行業做出應有的貢獻。
